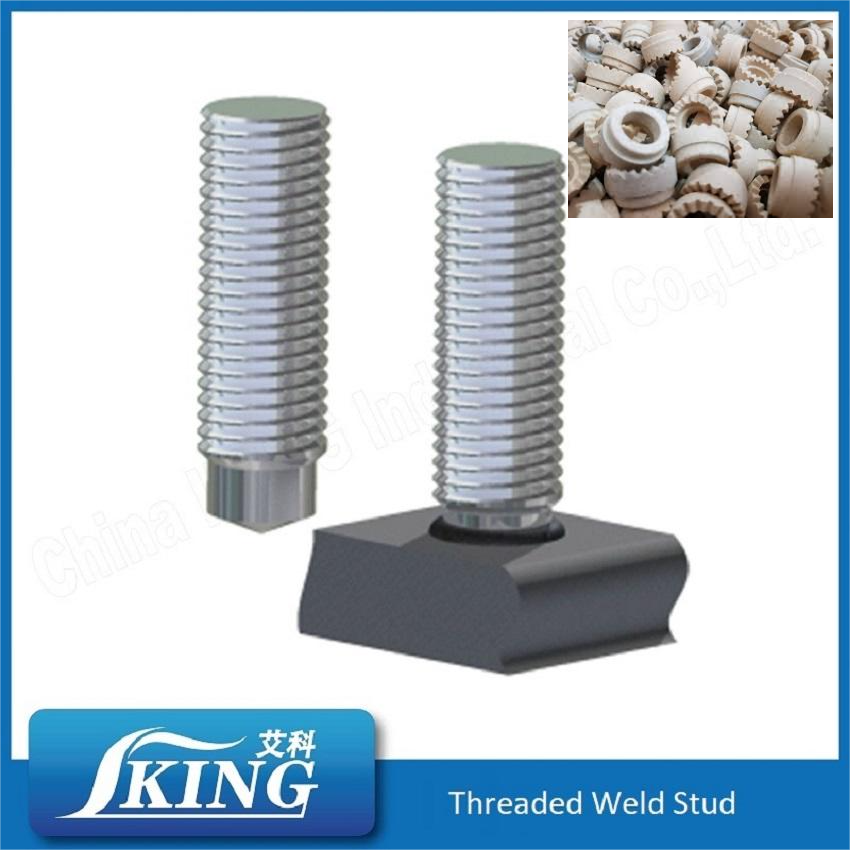

Espárrago roscado

La soldadura de espárragos por arco es popular por lo que ofrece: la capacidad de unir rápida y eficientemente un espárrago metálico a un lado de una pieza de trabajo de metal sin estropear el otro lado. La confiabilidad y la facilidad han hecho que la soldadura de espárragos sea uno de los métodos de fijación más utilizados en plataformas marinas y astilleros en todo el mundo.

Se enumeran las dimensiones nominales. Se permitirá la divergencia de las tablas en forma de contorno, acabado o dimensiones, siempre que el área de soldadura cumpla con las especificaciones de dichas tablas.
La longitud después de la soldadura, l2, es un valor de diseño. Mediante un control adecuado de la soldadura es posible mantener variaciones en l2 dentro de ± 1 mm. Bajo condiciones especiales, l2 puede ser constantemente diferente del valor nominal.
La forma de la parte central de la punta del espárrago comprendida dentro del diámetro d1/3 para espárragos tipos UD, SD (d2/3 para espárragos tipos PD, RD, ID) será a criterio del fabricante. La punta será a discreción del fabricante en el caso de fundente en forma de bola de aluminio ajustada a presión (por ejemplo, aplanada en el centro con un diámetro que no exceda 0,5 d1).

Proceso de soldadura y aplicación
