Sistema de soldadura de espárragos de ciclo corto

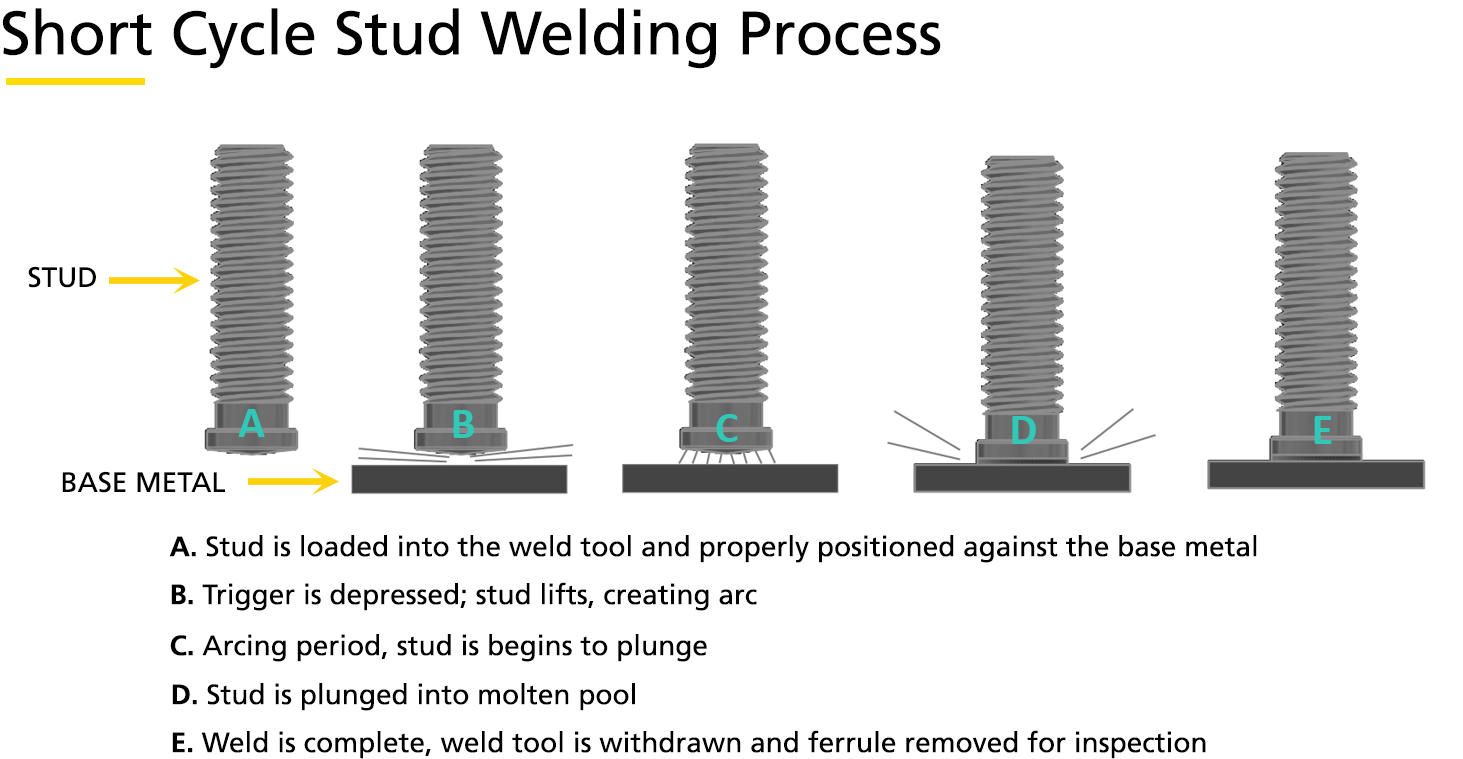

El proceso de "soldadura de espárragos de ciclo corto" se utiliza para soldar espárragos de un diámetro de 3 a 12 mm en láminas delgadas.
El espesor mínimo de la hoja es 1/8 del diámetro del montante.
Este proceso conduce a una penetración de soldadura plana. Por esta razón, la soldadura de espárragos de ciclo corto se usa principalmente para soldar espárragos en láminas delgadas. Por lo general, se utilizan espárragos con una pestaña y un vértice plano sin ninguna adición de aluminio.
| Modelo | SSC-800i | SSC-1000i | SSC-2000i |
| Entrada de alimentación | 3 fases 380 V/50 o 60 Hz (otros voltajes disponibles) | ||
| Rango de fluctuación de potencia | ± 10% | ||
| Cable de alimentación (trifásico) | 3 x 10 mm 2 + 1 x 6 mm 2 | 3x16mm 2 + 1x6mm 2 | |
| Materiales de pernos de soldadura | Acero al carbono, acero inoxidable, aluminio, etc. | ||
| Gama de espárragos soldados (casquillo cerámico) | 3-12 mm | 3-14 mm | 5-22 mm |
| Gama de pernos soldados (ciclo corto) | 3-8 mm | 3-12 mm | 3-12 mm |
| Gama de pernos soldados (Gas Protection) | 3-10 mm | 3-12 mm | 3-12 mm |
| Corriente máxima de soldadura | 800A | 1000A | 2000A |
| Rango de corriente de soldadura | 100-800A | 100-1000A | 300-2000A |
| Tiempo de soldadura | 5-1000ms | 5-3000ms | |
| Tiempo de preventilación | 500-2000ms | ||
| Velocidad máxima de soldadura | 25 piezas/min (M8) | 25 piezas/min (M12) | 8 piezas/min (M22) |
| Cable de control | 4 x 1 mm 2 | ||
| Longitud máxima del cable de soldadura | 50m | ||
| Longitud máxima del cable de tierra | 20m | ||
| Método de enfriamiento | Aire acondicionado | ||
| Clase de protección | IP23 | ||
| Dimensiones (largo x ancho x alto) | 600x320x400mm | 600x320x400mm | 640x320x700mm |
| Peso de la máquina | 35kg | 38kg | 75kg |

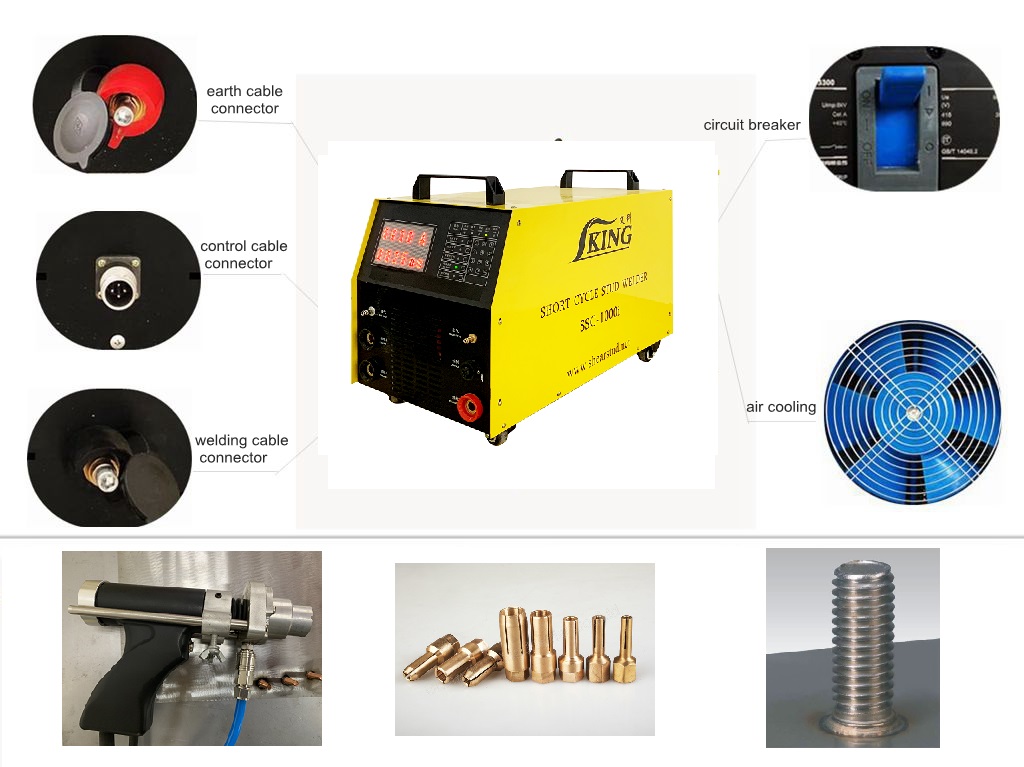

| Ámbito de suministro estándar | 1. Soldador de pernos; 2. Pistola de soldadura de espárragos SNQ7; 3. Cable de soldadura de 10 m; 4. Abrazadera de tierra; 5. Cable de tierra; 6. 5 juegos de portabrocas y portaférulas; 7. Manual de operación |
||
